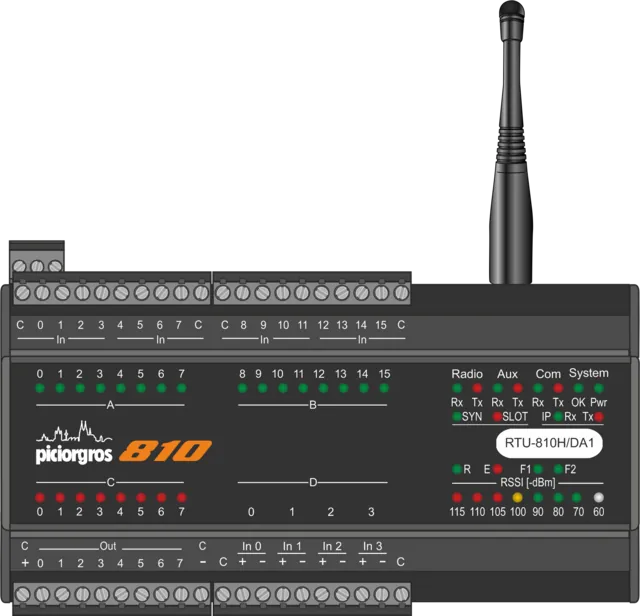

RTU-810

Die RTU-810 ist ein Funkmodem für SCADA- und Telemetrieanwendungen. Eine hohe HF-Ausgangsleistung von bis zu 6 Watt sowie die hohe Datenübertragungsrate machen die RTU-810 zur idealen Lösung für die Anbindung an SPSen, RTUs und andere SCADA-Anlagen ohne Anbindung an ein drahtgebundenes Kommunikationsnetz.

Konstruiert als Software-defined Radio ist die RTU-810 in der Lage, größere Datenraten auch ohne eine höhere Frequenzbandbreite zu übertragen. Durch ihre Fähigkeit, verschiedene Bandbreiten zu nutzen (6,25 kHz, 12,5 kHz, 20 kHz, 25 kHz), passt die RTU-810 in nahezu alle Frequenzvorgaben.

Zwei voneinander unabhängige serielle Schnittstellen (entweder RS-232 oder RS-422/-485) dienen zur Anbindung an jegliches SCADA-Equipment, genau wie der 10/100-Mbit/s-Ethernetport, welcher für die webserverbasierte Konfiguration oder für die Anbindung an IP-basierendes Equipment genutzt wird.

Integrierte digitale und analoge Ein- und Ausgänge, welche erweiterbar sind, dienen als Schnittstelle zu Kontakten, Sensoren und Schaltern für kleine bis mittelgroße Außenstationen – selbst dort, wo keine SPSen oder RTUs vorhanden sind. Mit Hilfe des grafischen PicoLogo-Editors ist der Benutzer außerdem in der Lage, lokale Kontroll- und Alarmierungsapplikationen zu erstellen.

Das Gehäuse der RTU-810 besteht aus robustem Aluminium, welches für die Montage an einer DIN-Schiene ausgerüstet ist. Mit einer Spannungsversorgung von 12 – 24 V +/- 20 % ist die RTU-810 eine ideale Lösung für Automations- und Solaranwendungen.

Geräteeigenschaften

Zur Grundausstattung der RTU-810 gehören die folgenden Schnittstellen:

• Serielle Schnittstelle „COM“, SubD-9-Stecker female, RS-232 oder RS-485/422 (Hardware-Option)
• Serielle Schnittstelle „AUX“, SubD-9-Stecker female, RS-232 oder RS-485 (Hardware-Option)
• Schnittstelle für Erweiterungsmodule, RJ-45, für die Anbindung von bis zu 16 weiteren E/A-Erweiterungsmodulen Typ PEM
• Ethernetport 10/100 Mbit/s für die Anbindung IP-basierter Geräte oder zur Konfiguration über den internen Webserver

HF-Optionen

Die RTU-810 ist in zwei verschiedenen Versionen erhältlich:

• Type „M“: Funkmodul mit bis zu 500 mW HF-Ausgangsleistung
• Type „H“: Funkmodul mit bis zu 6 W HF-Ausgangsleistung

Kompatibilität

Die RTU-810 ist voll kompatibel mit älteren Piciorgros-Geräten (RTU-7xx, TRM-7xx) und kann in ein bestehendes Netz problemlos integriert werden.

Feldstärkeanzeige

Die LEDs zeigen immer die aktuelle Feldstärke auf der konfigurierten Frequenz, was auch sämtliche Fremdsender auf dieser Frequenz einschließt. Dies kann man daher nutzen, um die generelle Belegung der Frequenz durch andere Geräte oder Interferenzen zu beobachten. Eine konfigurierbare Peak-Hold-Anzeige zeigt die HF-Feldstärke des zuletzt empfangenen Datentelegramms. Sollten die zuletzt empfangenen Daten älter als 15 Minuten sein oder das Gerät neu gestartet worden sein, blinkt dieser Peak-Hold-Wert. Die Feldstärkeanzeige ist so vorkalibriert, dass sie Werte zwischen -60 dBm und -115 dBm anzeigt.

Erweiterungsmodule

Die RTU-810 hat einen lokalen Erweiterungsmodulport, über welchen die E/A-Erweiterungsmodule angeschlossen werden können, um die Anzahl der Ein- und Ausgänge zu erhöhen. Wenn eine RTU-810 eingeschaltet wird, überprüft diese zuerst den Erweiterungsmodulport, um die Anzahl und Art der E/A festzustellen.

PicoLogo Micro-SPS

Die RTU-810 ist optional mit der PicoLogo-Option ausgestattet, welche es dem Benutzer ermöglicht, autonome logische Befehle und andere SPS-relevante Applikationen zu erstellen.

E/A-Optionen

Optional sind folgende Varianten der RTU-810 erhältlich:

• DA1: 16 digitale Eingänge, 8 digitale Ausgänge, 4 analoge Eingänge
• DA2: 16 digitale Eingänge, 8 digitale Ausgänge
• DA3: 16 digitale Eingänge, 16 digitale Ausgänge
• DA4: 16 digitale Eingänge, 8 digitale Ausgänge, 2 analoge Eingänge, 2 analoge Ausgänge
• DA5: 16 digitale Eingänge, 8 digitale Ausgänge, 4 analoge Ausgänge
