RTU-81

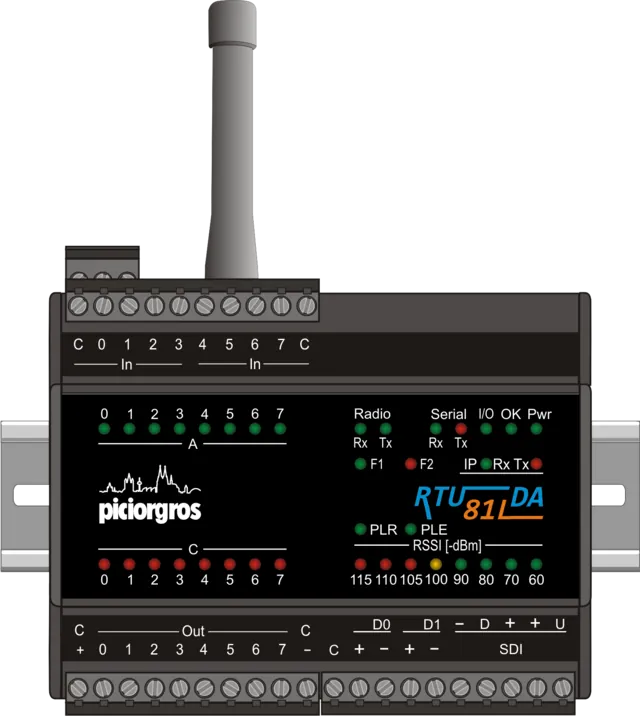

Die RTU-81 ist ein Funkmodem für SCADA- und Telemetrieanwendungen im ISM-Band bei 433 – 434 MHz. Mit ihren 10 mW ist die RTU-81 nicht genehmigungspflichtig und die ideale Lösung für die Anbindung an SPSen, RTUs und andere SCADA-Anlagen über kurze bis mittellange Distanzen.

Die RTU-81 hat in der Grundausstattung 8 binäre Ein- und 8 binäre Ausgänge, welche galvanisch getrennt sind. Die Ein- und Ausgänge können durch bis zu 16 Erweiterungsmodule erweitert werden, welche auch analoge Ein- und Ausgänge haben können. Die 8 Binäreingänge der RTU-81 können als Zähler fungieren und sowohl als Ereigniszähler als auch als Zeitzähler konfiguriert werden.

Der Benutzer kann in einem kleinen Netzwerk die RTU-81 als Master einrichten, wodurch sie die Daten der Ein- und Ausgänge mit bis zu 8 anderen RTU-81-Slaves austauschen kann.

Um externe Anlagen anzuschließen, kann der Benutzer die serielle RS-232-Schnittstelle oder die SDI-12-Hardware benutzen, welche die serielle Schnittstelle des RS-232-Ports teilt. Dies ermöglicht die direkte Anbindung von SDI-12-Sensoren, welche drahtlos abgerufen werden können.

Die optionale Applikationsplattform PicoLogo ermöglicht es, mit Hilfe des grafischen PicoLogo-Editors lokale Kontroll- und Alarmapplikationen zu erstellen. Die RTU-81 hat eine 10/100-Mbit/s-Ethernet-Schnittstelle, welche für die Konfiguration über den integrierten Webserver genutzt wird. Man benötigt keine Konfigurationssoftware: Der Benutzer kann mit jedem Webbrowser auf das Gerät zugreifen und es konfigurieren.

Eine Vielzahl an Optionen wie der MODBUS-RTU/IP-Support oder der IEC-60870-5-Support machen die RTU-81 zu einer leistungsstarken Fernwirklösung für netzgebundene oder IP-Netze. Sämtliche Optionen können jederzeit auch nachträglich erworben, aktiviert und in die Geräte eingespielt werden, selbst wenn diese schon aktiv eingesetzt werden.

Das Gehäuse der RTU-81 besteht aus robustem Aluminium, welches für die Montage an einer DIN-Schiene ausgerüstet ist. Mit einer Spannungsversorgung von 12 – 24 V +/- 20 % ist die RTU-81 eine ideale Lösung für Automations- und Solaranwendungen.

Geräteeigenschaften

Zur Grundausstattung der RTU-81 gehören die folgenden Schnittstellen:

• Serielle Schnittstelle über 9-poligen SubD-Stecker (female), RS-232 oder RS-485/422 (Standard ist RS-232, RS-485/422 sind Hardware-Optionen)
• SDI-12-Schnittstelle auf einer entfernbaren Schraubklemme
• Schnittstelle für Erweiterungsmodule, RJ-45, für die Anbindung von bis zu 16 weiteren E/A-Erweiterungsmodulen Typ PEM
• Ethernetport 10/100 Mbit/s für die Anbindung IP-basierter Geräte oder zur Konfiguration über den internen Webserver
• Drahtlose Netze von bis zu 8 weiteren RTU-81-Slaves, um E/A von Slaves zum Master und umgekehrt zu übertragen

MODBUS-Abfrage

Mit der MODBUS-Option kann die RTU-81 mit Hilfe des MODBUS/RTU-Protokolls über die serielle Schnittstelle und per Funk oder mit Hilfe des MODBUS/IP-Protokolls über die Ethernet-Schnittstelle abgefragt werden.

IEC-60870-5-101/104-Abfrage

Mit der IEC-60870-Option kann die RTU-81 mit Hilfe des IEC-60870-5-101/104-Protokolls über die serielle Schnittstelle und per Funk sowie mit dem 60870-5-104-Protokoll über die Ethernet-Schnittstelle abgefragt werden.

PicoLogo

Die RTU-81 ist optional mit der PicoLogo-Option ausgestattet, welche es dem Benutzer ermöglicht, autonome logische Befehle und andere SPS-relevante Applikationen zu erstellen.

E/A-Option

Die E/A-Option ermöglicht die Erweiterung der Ein- und Ausgänge der RTU-81 anhand von Erweiterungsmodulen. Bis zu 16 PEM-Erweiterungsmodule können an eine RTU-81 angeschlossen werden.
