Funk-Modems

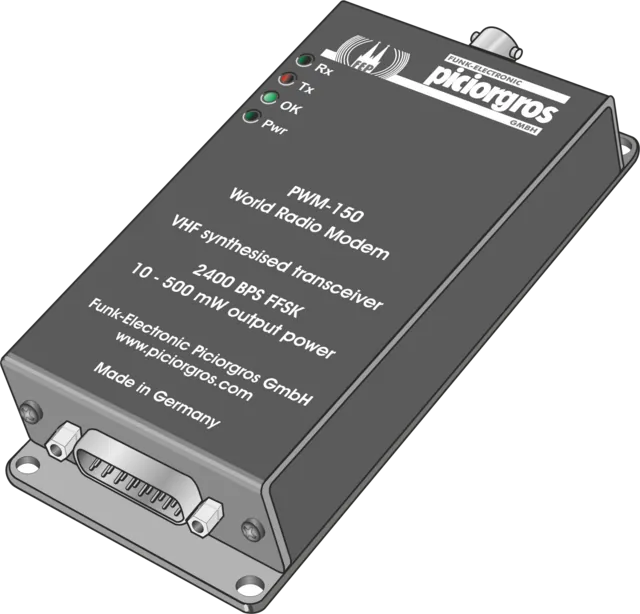

PWM-150A & PWM-450A
Funkmodem mit serieller Schnittstelle
Mit dem PWM-150A (VHF-Version) und dem PWM-450A (UHF-Version) ist es möglich, protokolltransparente Punkt-zu-Punkt- und ebenso Punkt-zu-Multipunkt-Übertragungen in analogen Netzen durchzuführen. Die Geräte sind so konzipiert, dass sie mit fast allen standardisierten (und den meisten nicht standardisierten) M2M-Protokollen kommunizieren können und als zentrales Modem (Leitstelle), aber auch als Außenstation genutzt werden können.
Die PWMs haben eine RS-232-Schnittstelle (optional RS-485/422), welche mit 9600 BPS mit einer CTS-Steuerleitung überträgt, und benötigen eine 12-Volt-DC-Stromversorgung.
Die PWMs können serielle Daten mit bis zu 1000 Bytes von einem PC oder einer SPS empfangen. Diese werden in einem Übertragungspuffer im Gerät so lange zwischengespeichert, bis das Gerät keine Daten mehr empfängt. Bei einer Empfangsunterbrechung von mehr als 10 ms wird die CTS-Steuerleitung aktiviert, um eine weitere Datenübertragung von einer Außenstation zu unterbinden. Das Gerät fügt dem Datensatz dann eine Kopf- und Adresszeile, Synchronisationsdaten und eine 24-Bit-LRC/CRC-Prüfsumme hinzu, bevor es die Daten versendet. Alle sich im Empfangsbereich befindlichen Funkmodems mit der gleichen Radio Air Address dekodieren die Daten und geben sie – falls die Prüfsumme in Ordnung ist – über die serielle Schnittstelle aus.
