PEM

Über einen Erweiterungsport können bis zu 16 PEM-Erweiterungsmodule an die RTU-Funkbaugruppen angeschaltet werden, um somit die Anzahl der Ein- und Ausgänge zu erweitern. Zusätzlich stehen auch Analogausgangsmodule zur Verfügung. Nach dem Einschalten der Funkbaugruppe wird der Port gescannt, und die RTU erkennt automatisch die Anzahl ihrer E/A.

Lokale Bus-Verbindung

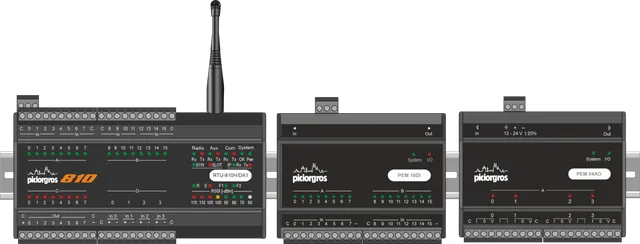

Über den Erweiterungsport des Funkgrundmoduls wird das erste Erweiterungsmodul angekoppelt.

Das Grundmodul wird mit dem ersten IO-Modul verbunden. Von der rechten Buchse kann dann zum nächsten IO-Modul weiterverbunden werden. Hierzu wird das 6-polige RJ-Verbindungskabel benutzt. In der Regel sind hierfür 10 cm Kabel vorgesehen; maximal 50 cm sind je Kabel zulässig.

PEM-04AO – 4 Analogausgänge

Das Modul 04AO verfügt über 4 analoge Ausgänge mit 0 bis 10 Volt und 0 bis 20 mA. Die Spannungs- und Stromsignale steuern beide Ausgänge gleichzeitig an.

PEM-08AI – 8 Analogeingänge

Die Analogeingänge sind als Stromeingänge ausgelegt und können von 0-20-mA- und 4-20-mA-Sensoren angesteuert werden. Die Auflösung der Eingänge beträgt 12 Bit.

PEM-16DIO – 16 digitale Ein- und 16 digitale Ausgänge

Binäreingänge: Die 16 galvanisch über Optokoppler getrennten Binäreingänge können wahlweise in Vierergruppen plus- oder minusschaltend genutzt werden.

Binärausgänge: Die ebenfalls galvanisch getrennten PNP-Schalttransistoren (plusschaltend) der Binärausgänge können bis zu 500 mA Strom schalten und sind für den Betrieb von 12 Volt bis 24 Volt ausgelegt.

PEM-16DI (32DI) – 16 bzw. 32 digitale Eingänge

Das Modul verfügt über digitale Eingänge für Spannungen von 10 bis 30 Volt DC. Die galvanisch über Optokoppler getrennten Binäreingänge können wahlweise in Vierergruppen plus- oder minusschaltend genutzt werden.

PEM-16DO (32DO) – 16 bzw. 32 digitale Ausgänge

Die Module verfügen über 16 (32) digitale Ausgänge zum Schalten von Spannungen zwischen 10 bis 30 Volt DC.

Stromversorgungsmodul PNT24

Netzteil zum Einschleifen in den Erweiterungsmodul-Bus zwecks Versorgung von Erweiterungsmodulen ohne eigenen Spannungsversorgungsanschluss mit Spannungen von 12 – 24 V DC. Zusätzlich dient das Modul als Verstärker/Repeater für alle Signalleitungen.

Timeserver PTS-100

Der PTS-100 dient zur Erzeugung eines DCF-77-Zeitsignals aus unterschiedlichen Referenzquellen und zur Verlängerung der Standby-Zeit der Zentralfunkgeräte TRM, RTU und MDP bei Ausfall der Referenzquellen. Referenzquellen für das Zeitsignal sind:

• GPS (Global Positioning System), GPS-Antenne im Lieferumfang enthalten
• DCF-77 (aktive DCF-77-Empfangsantenne ist optional erhältlich)
• RTC (Real Time Clock) – integrierte Echtzeituhr für den Ausfall sämtlicher Quellen
