HF-Baugruppe ins eigene Gerät integrieren: Band, Leistung, Schnittstellen

Erst das Band, dann das Gerät

Das Frequenzband entscheidet über Reichweite, Antennenlänge und darüber, ob Sie eine Genehmigung brauchen. Unsere HF-Baugruppen decken drei Bereiche ab:

• 2-m-Band: 140 bis 175 MHz, 35 MHz Schaltbandbreite, Kanalraster 20 kHz (SR-150A).
• 70-cm-Band: 410 bis 470 MHz, 60 MHz Schaltbandbreite, Kanalraster 12,5 oder 25 kHz (SR-450A).
• ISM-Band: 868 bis 870 MHz, 3 MHz Schaltbandbreite, 12,5 oder 25 kHz sowie Wideband (SR-868A).

Die Empfängerempfindlichkeit liegt bei allen Varianten bei -117 dBm. Die Schaltbandbreite ist dabei mehr als eine Randnotiz: Sie bestimmt, wie weit Sie die Arbeitsfrequenz später ohne Hardwarewechsel verschieben können – im 70-cm-Band sind das 60 MHz, im ISM-Band nur 3 MHz.

Mit integriertem FFSK-Modem oder mit NF-Anschluss

Die Typen mit dem Zusatz „A“ sind intelligente HF-Transceivermodule mit integriertem FFSK-Modem und übertragen mit 2400 BPS. Sie werden von einem Steuerrechner – Mikrocontroller oder PC – über RS-232 (TTL) oder I²C angesprochen; die Modulation übernimmt die Baugruppe selbst. Das ist der schnellste Weg in die eigene Applikation, weil Sie sich um Sync, Takt und Demodulation nicht kümmern müssen.

Die Varianten SR-450, SR-868, SR-150 H und SR-450 H arbeiten dagegen mit NF-Ein- und Ausgang und einer seriellen Schnittstelle zum Baugruppencontroller. Hier bringen Sie Ihr eigenes Modem mit und erreichen 9600 BPS, im 70-cm-Band mit Zweipunktmodulation auch 19.200 BPS. Der Weg lohnt sich, wenn Sie ein bestehendes Protokoll mit eigener Modulation weiterverwenden.

500 Milliwatt oder 6 Watt – und was die Versorgung dazu sagt

Die Medium-Power-Baugruppen sind von 10 mW bis 500 mW einstellbar. Sie ziehen im Empfang 70 mA (Typen mit FFSK-Modem) bzw. 110 mA und bei 500 mW Sendeleistung 250 mA aus 5 Volt. Damit lassen sie sich in batterie- und solarversorgten Geräten planen.

Die High-Power-Baugruppen SR-150 H und SR-450 H sind von 0,1 bis 6 Watt einstellbar und brauchen bei 6 Watt typisch 2,5 Ampere. Diese Zahl gehört früh in die Planung: Sie bestimmt Netzteil, Leitungsquerschnitt, Pufferkondensator und Entwärmung im Gehäuse – und in batteriegestützten Anwendungen die maximale Sendedauer.

Einbaumaß, Stecker, Antenne

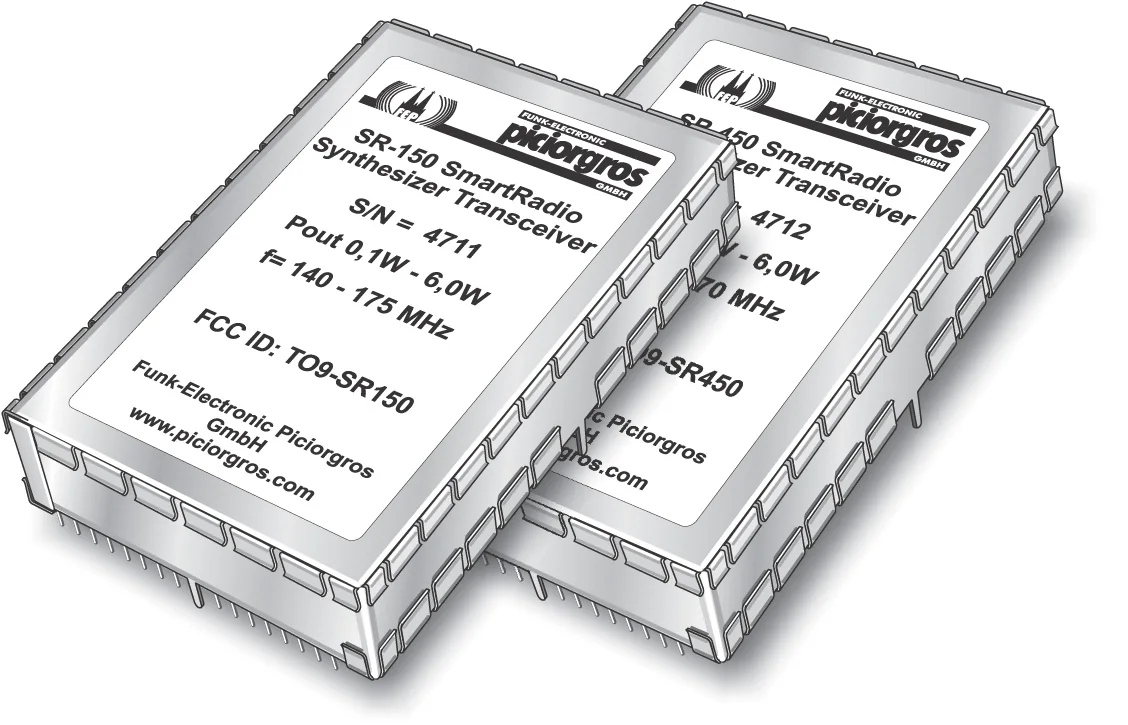

Alle Baugruppen stecken in einem Neusilbergehäuse von etwa 54 × 79 × 19 mm und werden über eine 17-polige Stiftleiste auf Ihre Platine gesetzt. Die Antenne wird über eine SMR-nano-Buchse angeschlossen. Praktisch für die Diagnose im Feld: Der RSSI-Wert steht als analoger Spannungswert und als Datenregister zur Verfügung – Sie können die Empfangsfeldstärke also im eigenen Gerät anzeigen oder mitschreiben, ohne zusätzliche Messtechnik.

Zulassungen vor dem Layout klären

Die Baugruppen tragen CE und sind nach EN 300 220 geprüft; die Varianten mit NF-Anschluss zusätzlich nach EN 300 113. Für den Betrieb auf anmeldepflichtigen Frequenzen in den USA sind die High-Power-Baugruppen zugelassen: SR-150 H mit der FCC-ID TO9-SR150, SR-450 H mit der FCC-ID TO9-SR450. Wenn Ihr Gerät später exportiert werden soll, entscheidet dieser Punkt mitunter über die Baugruppenwahl.

Aus eigener Fertigung – und im eigenen Gerät im Einsatz

Funktechnik ist unser Kerngeschäft, und die HF-Baugruppen entstehen in eigener Fertigung. Wir setzen sie auch selbst ein: Unser RBL-350 für den öffentlichen Personennahverkehr enthält eine hochwertige HF-Empfangsbaugruppe aus eigener Fertigung samt der kompletten Auswerteelektronik für die Vorrangschaltung von Bussen und Bahnen an Verkehrsampeln. Ebenso fertigen wir für Behörden und Organisationen mit Sicherheitsaufgaben FMS-Auswerter und FMS-Anzeigegeräte, optional mit Fünftonfolge- oder POCSAG-Auswertung.

Wer eine Baugruppe integriert, bekommt also Auskunft von den Menschen, die die Module bauen und selbst verwenden – mehr dazu auf der Seite über unser Unternehmen.

Die vollständigen technischen Daten aller Varianten stehen bei den HF-Baugruppen im Produktprogramm. Unterlagen zu den Modulen schicken wir Ihnen auf Anfrage zu.
