HF-Baugruppen

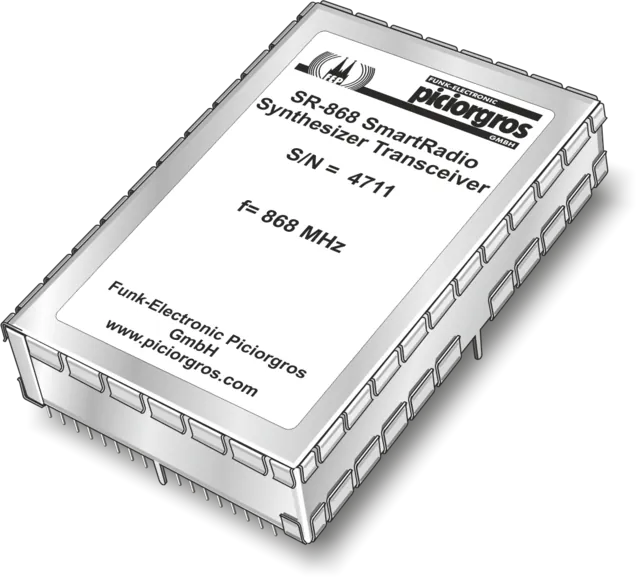

SR-868A
868-Funkmodembaugruppe mit integriertem FFSK-Modem, 10 – 500 mW
Bei dem SR-868A handelt es sich um ein universelles, intelligentes HF-Transceivermodul im ISM-Band mit integriertem FFSK-Modem. Durch den Einsatz moderner Mikrocontrollertechnologie zeichnet sich das Modul durch eine einfache Bedienbarkeit und schnelle Integration in die Zielapplikation aus. Für einen Einsatz in Umgebungen mit einem Steuerrechner (Mikrocontroller oder PC) lässt sich das Gerät über eine RS-232-Schnittstelle steuern.
Daten SR-868A
- Funktion
- Funkbaugruppe mit integriertem FFSK-Modem
- Frequenzbereich
- 868 – 870 MHz
- Schaltbandbreite
- 3 MHz
- Kanalraster
- 12,5 / 25 kHz / Wideband
- Sendeleistung
- Einstellbar 10 mW bis 500 mW
- Empfindlichkeit
- -117 dBm
- Datenrate
- FFSK-Modulation mit 2400 BPS
- Schnittstellen
- I²C, RS-232 (TTL)
- RSSI
- Analoger Spannungswert und Datenregister
- Spannung
- 5 Volt (7 Volt)
- Stromaufnahme
- 70 mA bei Bereitschaft / Empfang 250 mA bei Pout = 500 mW
- Antennenbuchse
- SMR-nano
- Steuersignale
- 17-polige Stiftleiste für Platinenmontage
- Gehäuse
- ca. 54 × 79 × 19 mm, Neusilbergehäuse
- Zulassung
- CE, EN 300 220
