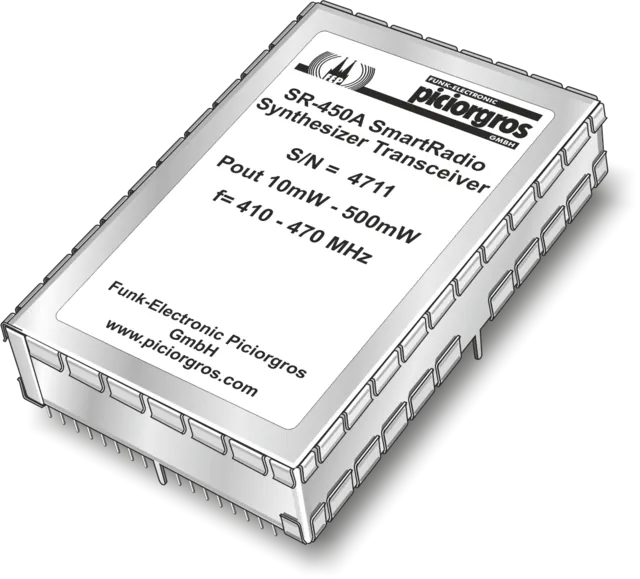

SR-450
UHF-Funkbaugruppe Medium Power, 10 – 500 mW
UHF-Funkbaugruppe im 70-cm-Band mit NF-Ein- und Ausgang und serieller Schnittstelle zum Baugruppencontroller.
Daten SR-450
- Funktion
- Funkbaugruppe mit NF-Ein- und Ausgang
- Frequenzbereich
- 410 – 470 MHz
- Schaltbandbreite
- 20 MHz
- Kanalraster
- 12,5 / 25 kHz
- Sendeleistung
- Einstellbar 10 mW bis 500 mW
- Empfindlichkeit
- -117 dBm
- Datenrate
- 9600/19.200 BPS (Zweipunktmodulation)
- Schnittstellen
- I²C, RS-232 (TTL)
- RSSI
- Analoger Spannungswert und Datenregister
- Spannung
- 5 Volt
- Stromaufnahme
- 110 mA bei Bereitschaft / Empfang 250 mA bei Pout = 500 mW
- Antennenbuchse
- SMR-nano
- Steuersignale
- 17-polige Stiftleiste für Platinenmontage
- Gehäuse
- ca. 54 × 79 × 19 mm, Neusilbergehäuse
- Zulassung
- CE, EN 300 220, EN 300 113
