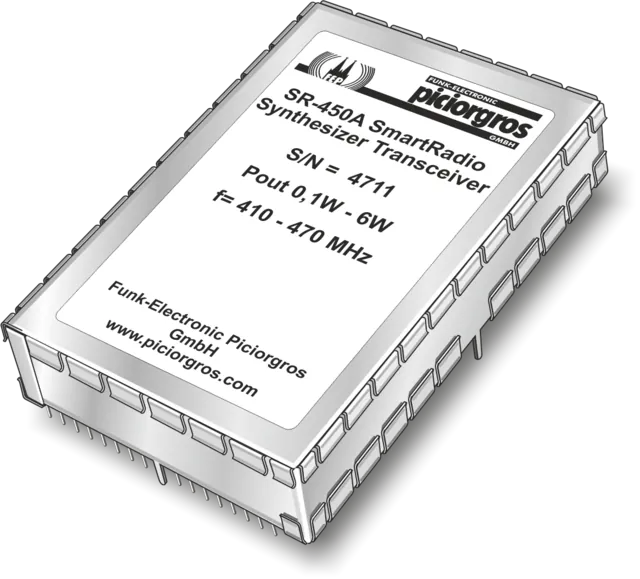

SR-450 H

UHF-Funkbaugruppe High Power, 0,1 – 6 Watt

UHF-Funkbaugruppe im 70-cm-Band mit NF-Ein- und Ausgang und serieller Schnittstelle zum Baugruppencontroller.

Das Gerät ist für den Betrieb in den USA auf anmeldepflichtigen Frequenzen zugelassen (FCC-ID: TO9-SR450).

Daten SR-450 H

Funktion: Funkbaugruppe mit NF-Ein- und Ausgang
Frequenzbereich: 410 – 470 MHz
Schaltbandbreite: 20 MHz
Kanalraster: 12,5 / 25 kHz
Sendeleistung: Einstellbar 0,1 W bis 6 W
Empfindlichkeit: -117 dBm
Datenrate: 9600/19.200 BPS (Zweipunktmodulation)
Schnittstellen: I²C, RS-232 (TTL)
RSSI: Analoger Spannungswert und Datenregister
Spannung: 5 Volt (9 Volt)
Stromaufnahme: 110 mA bei Bereitschaft / Empfang 2,5 A bei Pout = 6 W (typisch)
Antennenbuchse: SMR-nano
Steuersignale: 17-polige Stiftleiste für Platinenmontage
Gehäuse: ca. 54 × 79 × 19 mm, Neusilbergehäuse
Zulassung: CE, EN 300 220, EN 300 113, FCC-Zulassung für USA
