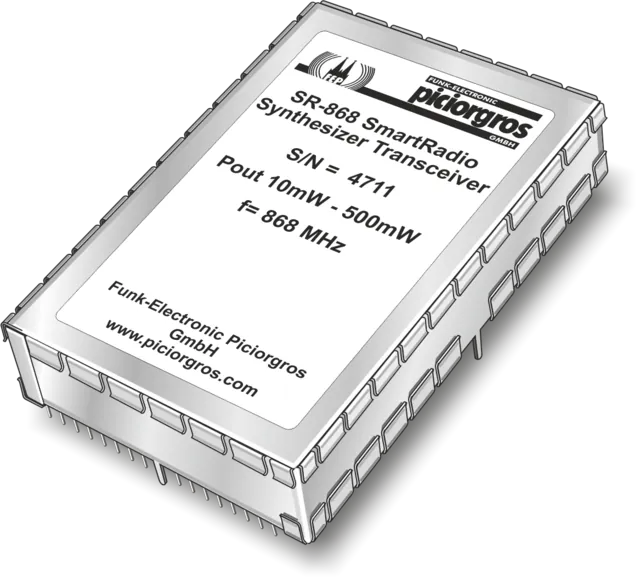

SR-868
Funkbaugruppe Medium Power, 868 MHz, 10 – 500 mW
Funkbaugruppe mit NF-Ein- und Ausgang und serieller Schnittstelle zum Baugruppencontroller.
Daten SR-868
- Funktion
- Funkbaugruppe mit NF-Ein- und Ausgang
- Frequenzbereich
- 868 – 870 MHz
- Schaltbandbreite
- 3 MHz
- Kanalraster
- 12,5 / 25 kHz
- Sendeleistung
- Einstellbar 10 mW bis 500 mW
- Empfindlichkeit
- -117 dBm
- Datenrate
- FFSK-Modulation mit 2400 BPS
- Schnittstellen
- I²C, RS-232 (TTL)
- RSSI
- Analoger Spannungswert und Datenregister
- Spannung
- 5 Volt
- Stromaufnahme
- 110 mA bei Bereitschaft / Empfang 250 mA bei Pout = 500 mW
- Antennenbuchse
- SMR-nano
- Steuersignale
- 17-polige Stiftleiste für Platinenmontage
- Gehäuse
- ca. 54 × 79 × 19 mm, Neusilbergehäuse
- Zulassung
- CE, EN 300 220
