Funkhandsender
HS-712TX(R)
Funk-Handsender mit oder ohne Rückmeldung

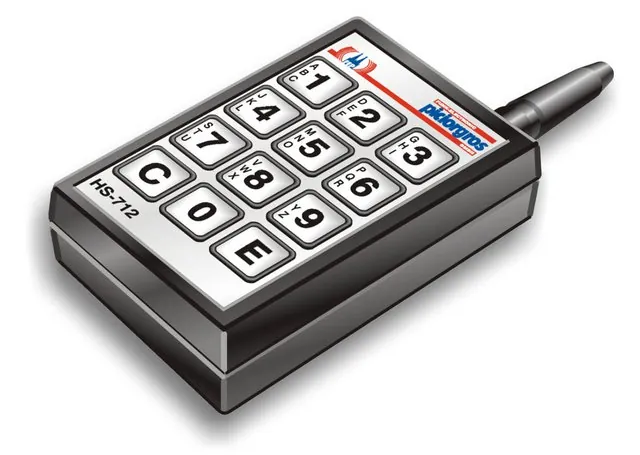

Der HS-712TX(R) ist ein kleiner, batteriebetriebener Handsender im anmelde- und gebührenfreien ISM-Band. Seine Sendeausgangsleistung beträgt 10 mW. Die Spannungsversorgung erfolgt über eine 9-V-Blockbatterie bzw. einen Akku. Die Besonderheit hierbei ist, dass der Handsender im Ruhezustand keinen Strom benötigt. Er verfügt über eine Folientastatur mit 12 Tasten. Standardmäßig sind dies die Ziffern 0-9 sowie die Tasten C und E. Kundenspezifische Tastaturfolien sind auf Wunsch möglich.
Die Übertragung der Befehle erfolgt im FFSK-Verfahren. Durch die Sicherung der Datentelegramme mit einer CRC werden Fehlübertragungen verhindert. Die Hammingdistanz der eingesetzten Telegrammsicherung beträgt 4. Des Weiteren sind die Datentelegramme mit einer kundenspezifischen Adresse gesichert, sodass selbst mit einem baugleichen HS-712TX(R) eines anderen Kunden die eigene Anlage nicht beeinflusst werden kann.
Pro Kundenadresse sind 240 Subadressen möglich, die dem Sender und dem Empfänger über eine Programmierfunktion zugewiesen werden können. Auch Kombinationen, in denen mehrere Handsender auf einen Empfänger bzw. ein Handsender auf mehrere Empfänger arbeiten, sind möglich.
Daten HS-712TX(R)/RX Funk-Handsender mit Rückmeldung
- Funktion
- Handsender mit 12 Tasten Empfänger mit 8 Ausgangsrelais
- Spezielle Funktionen
- Funk-Rückmeldung für Quittungstelegramme 240 Subadressen, über die Lern-Funktion programmierbar Kundenspezifische Adressierung CRC-gesicherte Datenübertragung
- Sendeleistung
- Pout = 10 mW
- Reichweite
- 1 km (bei freier Sicht mit Antenne 3 m über Grund)
- Funk-Frequenzen
- 64 einstellbare Frequenzen im 433/434-MHz-Band
- Zulassung
- EN 300 220
- Schnittstellen und Ausgänge
- 8 Relaisausgänge (Wechslerkontakte) mit LED-Anzeigen Optional RS-232-Schnittstelle zum Anschluss an eine Steuereinheit (SPS/PC/Mikrocontroller)
- Versorgung
- Sender mit 9-V-Blockbatterie oder Akku Empfänger mit externer 12-Volt-Spannungsversorgung (+/- 20 %)
- Gehäuse
- Sender: Alu-Druckguss-Gehäuse mit PG-Verschraubung für Kabeldurchführung, BNC-BNC-Durchführung für Antennenanschluss, Schutzart IP 65 Empfänger: Handgerät IP44, 150 g (ohne Batterie/Akku)
- Gehäuseabmessung
- Sender: 95 × 60 × 36 mm + 55 mm Antenne Empfänger: 200 × 140 × 90 mm + 15 mm BNC / 20 mm PG
- Temperaturbereich
- -20 °C bis +70 °C
- Betriebskosten
- Anmelde- und gebührenfreier Betrieb
