Funkhandsender
HS-712RXS

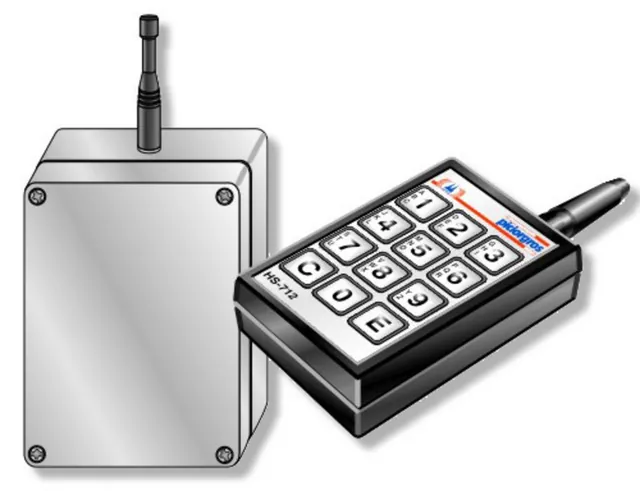

Empfangsbaugruppe für den HS-712TX(R)
Als Empfangsbaugruppe für den Handsender steht der HS-712RX zur Verfügung. Dieser Empfänger besitzt 8 Relais mit Wechslerkontakten für Kleinspannungen bis 50 V und 4 Rückmeldeeingänge und kann wahlweise als Platine oder in einem IP-65-Alu-Druckguss-Gehäuse geliefert werden. Die Antenne kann direkt am Gehäuse an einer BNC-Buchse aufgesteckt oder abgesetzt über ein HF-Kabel angeschlossen werden. Das Steuerkabel wird im HS-712RX an eine Klemmenleiste angeschlossen und über eine PG-Verschraubung eingeführt.
Ebenfalls erhältlich als Alu-Stranggussgehäuse für Hutschienenmontage.
Daten HS-712TX/RX Funk-Handsender mit aktiver Rückmeldung
- Funktion
- Handsender mit 12 Tasten Empfänger mit 8 Ausgangsrelais und 4 Eingängen (optional mit aktiver Rückmeldung)
- Spezielle Funktionen
- Funk-Rückmeldung für Quittungstelegramme Aktive Rückmeldung (optional für 4 Kanäle) 240 Subadressen, über die Lern-Funktion programmierbar Kundenspezifische Adressierung CRC-gesicherte Datenübertragung
- Sendeleistung
- Pout = 10 mW
- Reichweite
- 1 km (bei freier Sicht mit Antenne 3 m über Grund)
- Funk-Frequenzen
- 64 einstellbare Frequenzen im 433/434-MHz-Band
- Zulassung
- EN 300 220
- Schnittstellen und Ausgänge
- 8 Relaisausgänge (Wechslerkontakte) mit LED-Anzeigen Optional RS-232-Schnittstelle zum Anschluss an eine Steuereinheit (SPS/PC/Mikrocontroller) 4 Eingänge (über Optokoppler getrennt)
- Versorgung
- Sender mit 9-V-Blockbatterie oder Akku Empfänger mit externer 12-Volt-Spannungsversorgung (+/- 20 %)
- Gehäuse
- Sender: Alu-Druckguss-Gehäuse mit PG-Verschraubung für Kabeldurchführung, BNC-BNC-Durchführung für Antennenanschluss, Schutzart IP 65 Empfänger: Handgerät IP44, 150 g (ohne Batterie/Akku)
- Gehäuseabmessung
- Sender: 95 × 60 × 36 mm + 55 mm Antenne Empfänger: 200 × 140 × 90 mm + 15 mm BNC / 20 mm PG
- Temperaturbereich
- -20 °C bis +70 °C
- Betriebskosten
- Anmelde- und gebührenfreier Betrieb
