Solar-Funk
SS20F
Autarke Solar-Funk-Messstation (Solar-RTU)

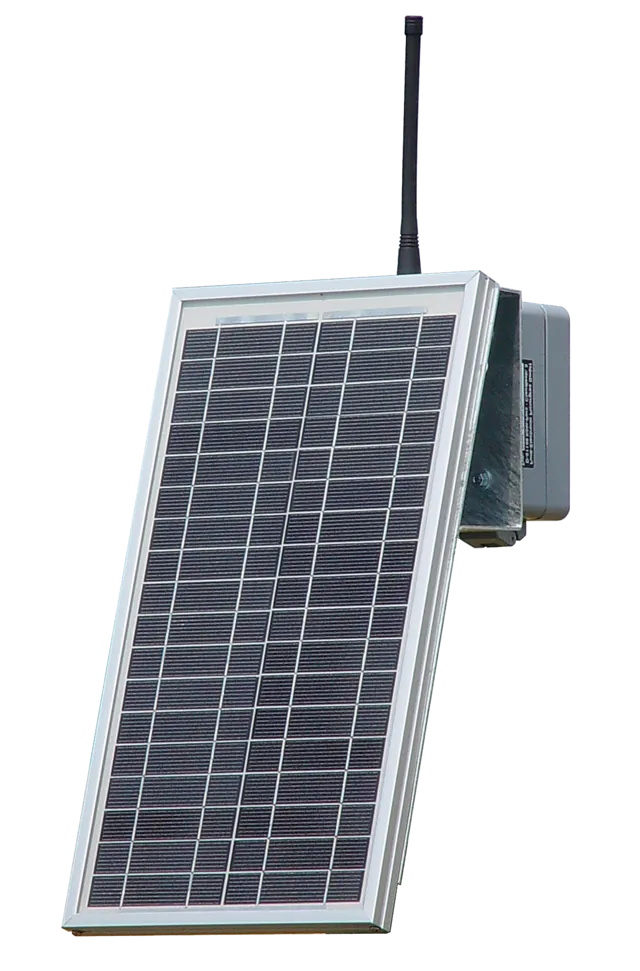

Diese kompakte Solarfunkbaugruppe besteht aus einem Montagekopf mit Richt- bzw. Rundstrahlantenne, einem 10-Watt-Solarpaneel und der Elektronikbaugruppe, die bereits das Funkgerät, die Messtechnik, den Laderegler sowie den Solarakku enthält. Sie eignet sich besonders für die Messung von Grundwasserpegeln, Durchflussmengen und Wasserpegeln oder für den Einsatz an druckgesteuerten Hochbehältern. Der mittlere Stromverbrauch der ganzen Einheit beträgt ca. 4 mA und ist somit mit einem etwa 100 % überdimensionierten Solarpaneel ausgerüstet.
E/A-Schnittstellen
Die Baugruppe besitzt 4 Zähleingänge (10 Hz), 4 Binäreingänge, 2 Messeingänge (0-20 mA / 4-20 mA) sowie 2 Schaltausgänge. Als Sensoren können handelsübliche 4-20-mA-Sensoren verwendet werden, die einen Versorgungsspannungsbereich ab 11 Volt haben.
Datenlogger-Betrieb
Der integrierte Datenlogger kann bei Messungen in 15-Minuten-Schritten Messdaten bis zu 4 Wochen zwischenspeichern, wobei bei jedem Funkzugriff maximal acht Datensätze in einem Datentelegramm übertragen werden.
Onlinebetrieb
In dieser Betriebsart werden immer die aktuell anliegenden Binär- und Analogsignale zur Zentralstation übertragen. Sie eignet sich zur Übertragung und Auswertung von Onlinedaten, zum Beispiel bei der Hochbehälterbefüllung.
Funkzyklus
Die SS20F kann in 5-, 10-, 15-, 30- oder 60-Minuten-Funkzyklen betrieben werden. Die Anlage schaltet dann automatisch in den Funkbetrieb, und die gespeicherten oder die Onlinedaten können übertragen werden.
Daten der Solarstation SS20F
- Funktion
- Funk-Solarstation für die Messung und Speicherung von Grundwasserpegeln, Durchflussmengen, Wasserpegeln, Meldungen etc.
- Schnittstelle
- RS-232 (TTL) für Laptopanschluss zur Konfiguration oder zum Auslesen der Datenlogger
- Eingänge
- 2 Analogeingänge 0-20 mA / 4-20 mA 4 Zähleingänge und 4 potentialfreie Status-/Meldeeingänge
- Auflösung der Analogmesswerte
- 12 Bit
- Ausgänge
- 2 potentialfreie Binärausgänge
- Loggerfunktion
- Integrierter Datenlogger mit einer Aufzeichnungstiefe von bis zu 4 Wochen für Viertelstundenwerte
- Zusatzfunktion
- Funk-Relaisbetrieb
- Protokolle
- MoP und MoP2
- Betriebsspannung
- Integrierter 12-Volt-Akku, 3,4 Ah
- Laufzeit ohne Solar
- ca. 3 – 4 Wochen bei vollen Akkus
- Gehäuseart
- Alu-Druckguss, Schutzart IP-65
- Solarpaneel
- 10 Watt
- Temperaturbereich
- -20 °C bis +70 °C
- Lieferumfang
- Komplett mit integriertem Akku, Masthalterung und Solarpaneel
